le Istruzioni sono riportate al fondo della pagina
JME
Editor courtesy of Peter Ertl, Novartis
Salva su Disco
Comandi utili in JSmol: 1) ALT + mouse --> ruota nel piano dello schermo (x y) 2) CTRL+ ALT + mouse --> sposta nel piano dello schermo (x y) 3) uso della rotella del mouse --> zoom avanti e indietro 4) mouse --> ruota nelle tre dimensioni
Colore di sfondo
Scelta dei Carboni alchenici
Scelta delle Priorità
Scegli la Configurazione
Controlla Risposta
Mostra tutte le Configurazioni
Regole:
1) per assegnare la priorità, cliccare su "Inizializza".
2) cliccare sui carboni dei doppi legami in JSMol e poi cliccare sul tasto "C1=C2"
3) ripetere il punto 2 assegnando la rispettiva priorità al gruppo priore su ogni Carbonio del doppio legame
4) Assegnare l'isomeria E o Z ad entrambi i carboni del doppio legame e cliccare su Controlla Configurazione
Nel caso vi siano più doppi legami con isomeria E/Z:5) ripetere i punti 2, 3 e 4 per tutti i carboni alchenici
6) cliccare su Controlla tutte le Configurazioni
-
Configurazioni E / Z
-
Regole di Sequenza
Regole di Sequenza
Assegnare l'ordine di priorità ai sostituenti su ognuno dei due carboni del doppio legame, secondo le Regole di Cahn-Ingold-Prelog.
Per ognuno dei due gruppi legati al carbonio del doppio legame si osserva il primo atomo direttamente legato: l'atomo con maggiore numero atomico ha la priorità
- Se non è possibile definire le priorità in questo modo si passa a considerare gli atomi in seconda posizione e così via fino a raggiungere il primo punto di diversità
- Gli atomi con legami multipli sono equivalenti allo stesso numero di atomi legati con legami singoli
-

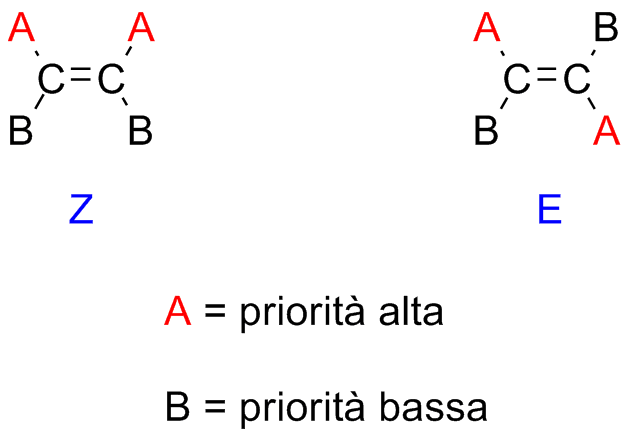

Assegnazione della Configurazone
Assegnazione della Configurazione
Si osservano i due carboni del gruppo alchenico e i loro sostituenti.
Si considera la posizione relativa dei gruppi prioritari su ognuno dei due carboni:
se essi si trovano dallo stesso lato la configurazione sarà Z (Zusammen, "insieme")
se essi si trovano da lati opposti la configurazione sarà E (Entgegen, "da parti opposte")
